Aké sú požiadavky na inštaláciu motora s výkonom 500 kW?

Ako dodávateľ 500kW motorov sa ma často pýtajú na požiadavky na inštaláciu týchto výkonných strojov. Motor s výkonom 500 kW je významnou investíciou a správna inštalácia je rozhodujúca pre zabezpečenie jeho optimálneho výkonu, dlhej životnosti a bezpečnosti. V tomto blogovom príspevku sa ponorím do kľúčových požiadaviek na inštaláciu motora s výkonom 500 kW a poskytnem cenné informácie pre tých, ktorí chcú integrovať takýto motor do svojich priemyselných operácií.

Príprava miesta

Prvým krokom pri inštalácii 500kW motora je príprava miesta inštalácie. To zahŕňa niekoľko dôležitých úvah:

Priestorové požiadavky

Motor s výkonom 500 kW je relatívne veľký a vyžaduje primeraný priestor na inštaláciu, prevádzku a údržbu. Motor by mal byť inštalovaný na dobre vetranom mieste s dostatočným voľným priestorom okolo neho, aby sa umožnila správna cirkulácia vzduchu. Vo všeobecnosti by mal byť voľný priestor aspoň 3 stopy na všetkých stranách motora a 5 stôp nad ním. Tento priestor je potrebný na zabránenie prehriatiu a na zabezpečenie ľahkého prístupu personálu údržby.

Nadácia

Motor musí byť inštalovaný na pevnom a rovnom základe, aby sa zabránilo vibráciám a zabezpečila sa stabilná prevádzka. Základ by mal byť navrhnutý tak, aby uniesol hmotnosť motora a akéhokoľvek súvisiaceho vybavenia, ako sú spojky a remene. Pre motor s výkonom 500 kW sa zvyčajne odporúča betónový základ. Základ by mal mať hrúbku aspoň 12 palcov a mal by byť riadne vystužený, aby odolal dynamickým silám generovaným motorom.

Elektrické napájanie

Motor s výkonom 500 kW vyžaduje značné množstvo elektrickej energie. Pred inštaláciou je nevyhnutné zabezpečiť, aby na mieste inštalácie bolo dostatočné elektrické napájanie. Motor by mal byť pripojený k vyhradenému elektrickému obvodu s vhodnou napäťovou a prúdovou kapacitou. Elektrický zdroj by mal byť chránený aj vhodnými ističmi a poistkami, aby sa zabránilo elektrickému preťaženiu a skratu. Pri návrhu a inštalácii elektrického systému motora sa odporúča konzultovať s kvalifikovaným elektrotechnikom.

Montáž motora

Keď je miesto pripravené, ďalším krokom je montáž motora. To zahŕňa nasledujúce kroky:

Zarovnanie

Správne zarovnanie motora s poháňaným zariadením je kľúčové pre efektívnu prevádzku a zabránenie predčasnému opotrebovaniu. Nesprávne nastavenie môže spôsobiť nadmerné vibrácie, hluk a poškodenie motora a poháňaného zariadenia. Na zabezpečenie správneho zarovnania sa bežne používajú laserové zarovnávacie nástroje. Tieto nástroje dokážu presne zmerať zarovnanie motora a poháňaného zariadenia a poskytnúť inštalatérovi spätnú väzbu v reálnom čase.

Montáž spojky

Motor je zvyčajne pripojený k poháňanému zariadeniu pomocou spojky. K dispozícii je niekoľko typov spojok, vrátane pružných spojok a pevných spojok. Výber spojky závisí od konkrétnej aplikácie a požiadaviek motora a poháňaného zariadenia. Pri inštalácii spojky je dôležité dôsledne dodržiavať pokyny výrobcu, aby ste zaistili správnu inštaláciu a zarovnanie.

Inštalácia pásu (ak je k dispozícii)

V niektorých aplikáciách môže byť motor pripojený k poháňanému zariadeniu pomocou remeňa. Pri inštalácii pásu je dôležité zabezpečiť správne napnutie pásu. Prílišné napnutie môže spôsobiť nadmerné opotrebovanie remeňa a ložísk motora, zatiaľ čo nedostatočné napnutie môže spôsobiť preklzávanie remeňa, čo vedie k zníženiu účinnosti a prenosu sily.

Inštalácia chladiaceho systému

Motor s výkonom 500 kW generuje počas prevádzky značné množstvo tepla a je nevyhnutné mať účinný chladiaci systém, aby sa zabránilo prehriatiu. Pre motory je k dispozícii niekoľko typov chladiacich systémov, vrátane vzduchového, vodného a olejového chladenia.

Chladenie vzduchom

Vzduchové chladenie je najjednoduchší a najbežnejší spôsob chladenia motorov. Vo vzduchom chladenom systéme je motor vybavený ventilátorom, ktorý fúka vzduch po povrchu motora, aby odvádzal teplo. Pri inštalácii vzduchom chladeného motora je dôležité zabezpečiť, aby otvory na prívod a odvod vzduchu neboli zablokované, aby sa umožnila správna cirkulácia vzduchu.

Vodné chladenie

Vodné chladenie je efektívnejší spôsob chladenia motorov, najmä vo vysokovýkonných aplikáciách. Vo vodou chladenom systéme voda cirkuluje cez chladiaci plášť okolo motora, aby absorbovala teplo. Pri inštalácii vodou chladeného motora je dôležité zabezpečiť, aby bol prívod vody čistý a bez nečistôt, aby nedošlo k upchatiu chladiaceho systému. Prietok a teplota vody by sa tiež mali monitorovať a kontrolovať, aby sa zabezpečil optimálny chladiaci výkon.

Chladenie oleja

Chladenie oleja je ďalším spôsobom chladenia motorov, najmä v aplikáciách, kde sa očakávajú vysoké teploty. V olejom chladenom systéme olej cirkuluje cez motor, aby absorboval teplo. Pri inštalácii olejom chladeného motora je dôležité zabezpečiť, aby bola hladina oleja udržiavaná na správnej úrovni a aby sa olej pravidelne vymieňal, aby sa zabránilo kontaminácii a degradácii.

Inštalácia riadiaceho systému

Motor s výkonom 500 kW je zvyčajne riadený riadiacim systémom, ktorý umožňuje spustenie, zastavenie a riadenie rýchlosti motora. Riadiaci systém môže zahŕňať štartér motora, frekvenčný menič (VFD) a ovládací panel.

Inštalácia štartéra motora

Štartér motora je zodpovedný za spustenie a zastavenie motora. K dispozícii je niekoľko typov motorových štartérov, vrátane štartérov s priamym zapojením (DOL), štartérov hviezda-trojuholník a softštartérov. Výber motorového štartéra závisí od konkrétnej aplikácie a požiadaviek motora. Pri inštalácii štartéra motora je dôležité zabezpečiť, aby bol správne dimenzovaný a dimenzovaný pre motor.

Inštalácia meniča s premenlivou frekvenciou (VFD).

VFD je zariadenie, ktoré umožňuje presné riadenie otáčok a krútiaceho momentu motora. Pri inštalácii VFD je dôležité zabezpečiť, aby bol správne nainštalovaný a nakonfigurovaný. VFD by mal byť inštalovaný v dobre vetranom priestore, aby sa zabránilo prehriatiu, a mal by byť pripojený k motoru a elektrickému napájaniu pomocou vhodných káblov a konektorov.

Inštalácia ovládacieho panela

Ovládací panel je rozhranie medzi operátorom a riadiacim systémom motora. Zvyčajne obsahuje spínače, tlačidlá a indikátory na ovládanie a monitorovanie motora. Pri inštalácii ústredne je dôležité zabezpečiť, aby bola ľahko dostupná a aby bola kabeláž správne označená a usporiadaná.

Bezpečnostné úvahy

Pri inštalácii motora s výkonom 500 kW je najdôležitejšia bezpečnosť. Mali by sa vziať do úvahy nasledujúce bezpečnostné opatrenia:

Elektrická bezpečnosť

Ako už bolo spomenuté, elektrické napájanie motora by malo byť správne nainštalované a chránené, aby sa predišlo úrazu elektrickým prúdom. Všetky elektrické pripojenia by mal vykonať kvalifikovaný elektrikár a motor by mal byť uzemnený, aby sa zabránilo úrazu elektrickým prúdom.

Mechanická bezpečnosť

Motor a súvisiace vybavenie by mali byť chránené, aby sa zabránilo náhodnému kontaktu s pohyblivými časťami. Okolo ventilátora motora, spojky a remeňov by mali byť nainštalované kryty, aby sa predišlo zraneniu osôb.

Požiarna bezpečnosť

Motor by mal byť inštalovaný v oblasti odolnej voči ohňu a v prípade požiaru by mali byť nainštalované vhodné protipožiarne systémy. Elektrický systém by mal byť tiež navrhnutý tak, aby zabránil elektrickému požiaru.

Uvedenie do prevádzky a testovanie

Po inštalácii motora je dôležité uviesť do prevádzky a otestovať motor, aby ste sa uistili, že funguje správne. Uvedenie do prevádzky zahŕňa kontrolu inštalácie, zapojenia a riadiaceho systému, aby sa zabezpečilo, že je všetko v poriadku. Testovanie zahŕňa chod motora pri rôznych rýchlostiach a zaťaženiach, aby sa overil jeho výkon a identifikovali sa prípadné problémy.

Počas uvádzania do prevádzky a testovania by sa mali monitorovať nasledujúce parametre:

• Teplota: Teplota motora by sa mala monitorovať, aby sa zabezpečilo, že neprekročí limity odporúčané výrobcom.
• Vibrácie: Vibrácie motora by sa mali monitorovať, aby sa zabezpečilo, že sú v prijateľných medziach. Nadmerné vibrácie môžu naznačovať nesprávne nastavenie alebo iné problémy.
• Prúd a napätie: Prúd a napätie motora by sa mali monitorovať, aby sa zabezpečilo, že sú v špecifikovanom rozsahu.

Na záver, inštalácia 500kW motora si vyžaduje starostlivé plánovanie, správne inštalačné techniky a prísne dodržiavanie bezpečnostných predpisov. Dodržaním inštalačných požiadaviek uvedených v tomto blogovom príspevku môžete zaistiť, že váš 500kW motor bude fungovať efektívne, spoľahlivo a bezpečne.

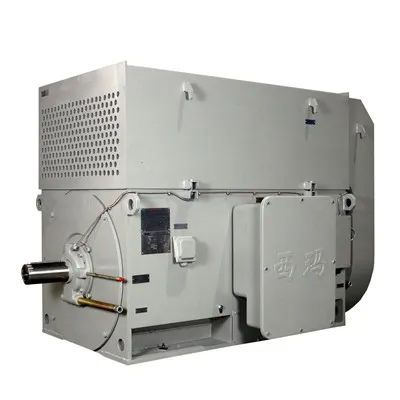

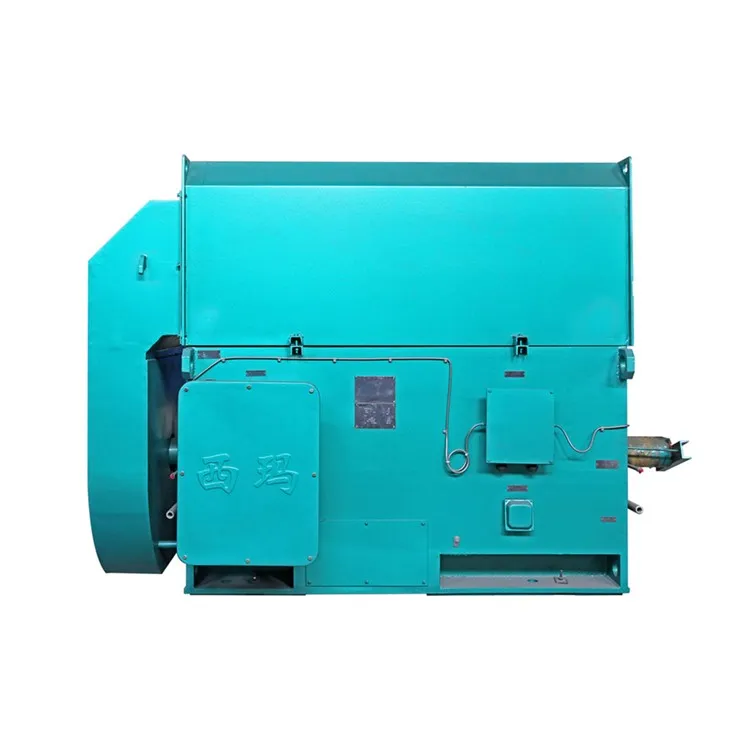

Ak hľadáte motor s výkonom 500 kW alebo máte akékoľvek otázky týkajúce sa inštalácie motora, neváhajte nás kontaktovať. Sme popredným dodávateľom vysokej kvalityPriemyselné asynchrónne motory,Motor s kontinuálnou rotáciou, aMotor 1000 KW. Náš tím odborníkov je pripravený pomôcť vám s výberom motora a potrebou inštalácie.
