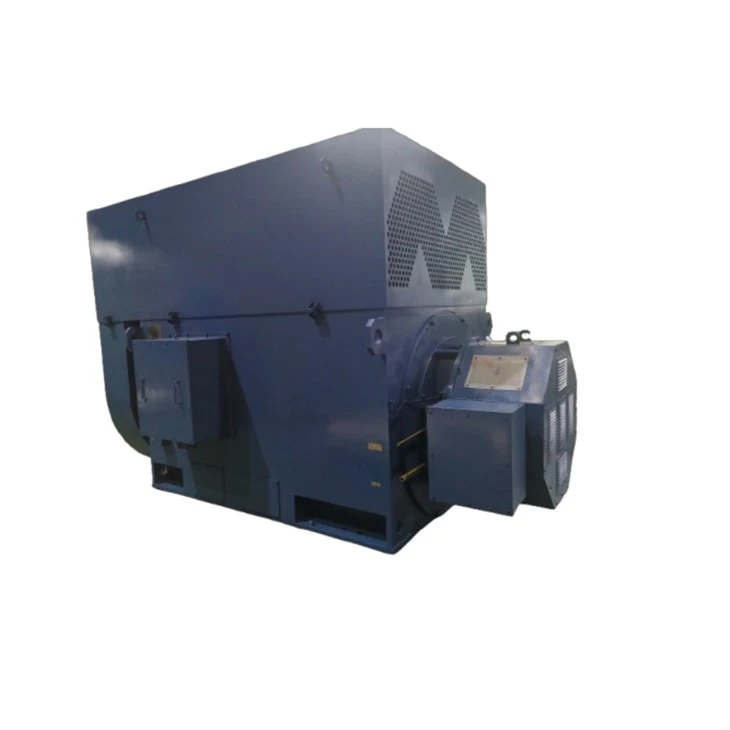

YRKK 710-16 trojfázový asynchrónny 16 pólový motor 1000kw 50Hz
Popis
Technické parametre
Stručný úvod
Ako robustný16 pólový motor, vysokonapäťový trojfázový asynchrónny motor s vinutým rotorom série YRKK skonštruoval a vyrobila spoločnosť Xi'an SIMO Motor Co., Ltd. Tento motor bol skonštruovaný pre náročné aplikácie vyžadujúce vysoký rozbehový krútiaci moment a nastaviteľnosť rýchlosti a využíva dizajn chladenia vzduch-vzduch IC611 pre stabilný výkon S1 v nepretržitej prevádzke. Slúži hlavným priemyselným odvetviam vrátane hutníctva, baníctva, cementu, chemického spracovania a ochrany vody pre kritické úlohy v oblasti priemyselného riadenia.
Motor s klasickou konštrukciou s vinutým rotorom pripája počas rozbehu externý premenlivý odpor do obvodu rotora. Toto nastavenie znižuje nábehový štartovací prúd a zvyšuje štartovací krútiaci moment, čím sa zmierňuje rušenie siete. Je ideálny pre vysoko zaťažené štartovacie zariadenia, ako sú guľové mlyny, drviče, veľké ventilátory a priemyselné čerpadlá. Používatelia nikdy nesmú priamo skratovať vinutia rotora; vonkajší odpor rotora je povinný pre bezpečné spustenie motora.
YRKK710‑16 uvedený na typovom štítku slúži ako zástupca16 pólový motor. Pri výkone 1000 kW, 50 Hz a napätí statora 10000 V beží rýchlosťou 371 ot./min. So stupňom ochrany IP55 odoláva vniknutiu prachu a striekajúcej vode. Izolácia triedy H podporuje tepelnú triedu 155 stupňov pre vynikajúcu tepelnú odolnosť a predĺženú životnosť. Stator aj rotor majú spojenie Y. Dosahuje účinnosť 93,4 % s účinníkom 0,7 v menovitých podmienkach, čo prináša výrazné výhody v oblasti úspory energie.
Z mechanického hľadiska sú štandardné valivé ložiská namontované na hnacej aj nehnacej strane. K dispozícii sú voliteľné klzné ložiská mazané zmesou. Pri konfiguráciách s klznými ložiskami sa pred uvedením do prevádzky musí potvrdiť externý prívod obehového mazacieho oleja. V prípade variantov s chladičmi vzduch-voda musí byť cirkulujúca chladiaca voda dodávaná podľa špecifikácií na typovom štítku. Počas inštalácie spojky je potrebné presné axiálne zarovnanie, aby sa zabránilo nadmerným vibráciám a mechanickému zlyhaniu. Jeho prevádzková teplota okolia sa pohybuje od -15 stupňov do 40 stupňov s maximálnou použiteľnou nadmorskou výškou 1000 m. Táto jednotka s výkonom 1000 kW váži 15580 kg a jej robustný rám potláča vibrácie pri dlhodobej nepretržitej prevádzke.
Vyrobený v súlade s normami GB/T13957 a certifikáciou CE, každý motor YRKK prechádza kompletným akceptačným testom v továrni pred odoslaním, aby sa zabezpečila elektrická a mechanická spoľahlivosť. SIMO ponúka kompletnú technickú podporu zahŕňajúcu inštaláciu, uvedenie do prevádzky a údržbu na mieste. Ako osvedčený a cenovo výhodný16 pólový motorséria YRKK si získava celosvetovú dôveru klientov vďaka vynikajúcej kompatibilite so záťažou, stabilnému prevádzkovému výkonu a zníženým celkovým výdavkom na údržbu.
Hlavné technické parametre
|
Typ |
710-16 YRKK |
|
Rozsah výkonu: |
1000 kW |
|
Napätie statora: |
10000V |
| Prúd statora: | 88.3A |
| Napätie rotora: | 1746V |
| Prúd rotora: | 327.4A |
|
Frekvencia: |
50 Hz |
|
Počet pólov: |
16P |
|
Rýchlosť |
371 ot./min |
|
Chladiaci Mechod |
IC611 |
|
Stupeň ochrany |
IP55 |
|
Trieda izolácie |
F (155 stupňov) |
|
Povinnosť: |
S1 |
|
Typ montáže |
B3 |
Podrobnosti o výrobe
Rám
-
Rám krabicovej konštrukcie, jednoduchý na údržbu a inštaláciu
-
Flexibilné pre špeciálne rozmery inštalácie
-
Prispôsobiteľný vzhľad a rozmery
stator
-
99,9% čisté medené vinutie pre stator na zabezpečenie výstupného výkonu a účinnosti
-
Vynikajúci izolačný systém s 5 ďalšími postupmi spracovania
-
Všetky vinutia sú namontované ručnou prácou, aby sa zabezpečilo, že všetky štrbiny sú plné a zabráni sa akýmkoľvek možným chybám vinutia.
Rotor
-
Hliníkový odlievací rotor s vysoko kvalitným jadrom rotora z kremíkovej ocele na zabezpečenie indukčnej účinnosti
-
Rotor z medenej tyče je k dispozícii pre motor YRKK
-
Dobre a presne opracované hriadele s dobrou kapacitou pevnosti a húževnatosti
Testovanie
-
Všetky motory musia prejsť kusovým testovaním pred lakovaním a balením
-
Typové skúšky budú pravidelne vykonávané pre každú sériu, častejšie pre novo vyvinuté série a varianty.
Balenie a doručenie
-
Všetky motory budú pred dodaním dobre zabalené
-
Plastový kryt vo vnútri, vonkajšia vákuová cínová fólia a potom krabička z masívneho dreva
Aplikácie
Cement
Elektráreň
Voda
Baníctvo
 |
