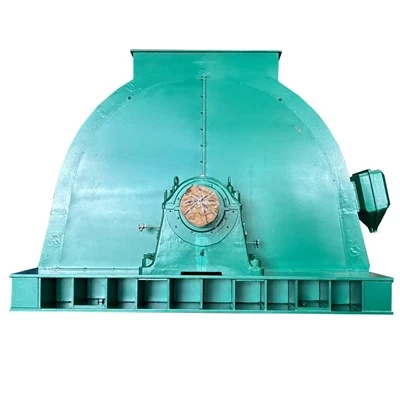

TDMK500-40/2600 trojfázový synchrónny 500kw motor

Stručný úvod

Trojfázový synchrónny motor radu TDMK, ktorý vyrobila spoločnosť Xi'an SIMO Motor Co., Ltd., predstavuje dômyselný, ťažký-hnací motor skonštruovaný pre priemyselnú prevodovku s vysokým-záťažom. The500kw motormodel TDMK500-40/2600 zobrazený na typovom štítku stelesňuje špecifikáciu vlajkovej lode tohto produktového radu, precízne vyrobený tak, aby udržal konzistentnú, energeticky-účinnú nepretržitú prevádzku v ťažobnom priemysle, metalurgii, výrobe cementu, chemického spracovania a výrobe energie.

Toto zariadenie obsahuje 10 kV vysokonapäťovú kostru statora s menovitým výkonom 500 kW a synchrónnou rýchlosťou otáčania 150 ot./min. pri frekvencii siete 50 Hz. Jeho popredná konkurenčná výhoda spočíva v poprednom účinníku 0,9, ktorý účinne kompenzuje jalový výkon v rámci priemyselných energetických sietí, obmedzuje stratu energie transformátora a znižuje réžiu podnikovej prevádzkovej elektrickej energie-, čo je bezkonkurenčná hodnota, ktorú nemajú konvenčné asynchrónne motory. Stator implementuje hviezdicové (Y) pripojenie vinutia s menovitým prúdom statora 36,2A, doplnené autonómnou budiacou slučkou s budiacim napätím 90,4V a nominálnym budiacim prúdom 193A, poskytujúce stabilizovaný budiaci výkon a robustnú odolnosť voči poruchám sieťového napätia. Ako priemyselná{13}}trieda500kw motor, integruje prémiový tepelnoizolačný kompozit triedy 155, ktorý vydrží dlhotrvajúce pôsobenie pri vysokých{1}}teplotách a podstatne spomaľuje degradáciu izolačného materiálu.

Aby bola zaručená trvalá prevádzková spoľahlivosť, jednotka dosahuje stupeň krytia IP23 spolu s architektúrou chladenia s otvorenou prirodzenou ventiláciou IC01, ktorá uľahčuje pasívny odvod tepla konvekciou vzduchu s efektívnou mechanickou konfiguráciou a zanedbateľnými nákladmi na údržbu. Vyhovuje kritériu neprerušovaného pracovného cyklu S1 a umožňuje -nepretržitú nepretržitú{7}}prevádzku 24 hodín denne, 7 dní v týždni{7}}dookola, vďaka čomu je optimálne kompatibilný s veľkými-guľovými mlynmi, tyčovými mlynmi, ťažkými kompresormi a priemyselnými dúchadlami. Horizontálna montážna konfigurácia IM7311 sa stará o vysoko{11}}zaťaženú stacionárnu inštaláciu, ktorá je vybavená zosilnenou liatinovou základnou doskou a{12}}ťažnými ložiskovými zostavami na zmiernenie silných mechanických vibrácií vznikajúcich počas spúšťania a{13}}prevádzkových podmienok pri plnej{13}}kapacite.

Prísne protokoly zabezpečenia kvality prenikajú do každej fázy výroby. Tento variant s výkonom 500 kW sa môže pochváliť celkovou hmotnosťou 13 730 kilogramov, pričom využíva zosilnené elektromagnetické laminácie z kremíkovej ocele a nadrozmernú zostavu rotora na zvýšenie štrukturálnej tuhosti a mechanickej odolnosti. Zachováva si bezchybný výkon v rámci okolitého tepelného spektra 0 stupňov až 40 stupňov a zachováva si plný nominálny výkon v nadmorských výškach až 1000 metrov bez zníženia výkonu. Každá jednotka prechádza pred-dodávkou dôkladnou továrenskou kalibráciou a výkonnostným auditom, pričom je vybavená jedinečným identifikačným sériovým číslom na uľahčenie úplnej sledovateľnosti výrobných šarží a archívov kontroly kvality. Všetok tovar získava akreditáciu CE v súlade s prísnymi medzinárodnými smernicami o elektrickej bezpečnosti pre cezhraničnú komerčnú distribúciu po celom svete.

V porovnaní s konkurenčnými synchrónnymi motormi, séria SIMO TDMK dosahuje optimálnu rovnováhu medzi vynikajúcou účinnosťou premeny energie a mechanickou odolnosťou, pričom index účinnosti 88,6 % výrazne znižuje spotrebu energie počas dlhšej nepretržitej prevádzky. Značka poskytuje komplexné vybavenie po-predaji náhradných dielov počas celého životného cyklu vrátane technického poradenstva, poskytovania náhradných dielov OEM a-odstraňovania porúch na mieste prostredníctvom vyhradenej oficiálnej servisnej horúcej linky. Pre priemyselné zainteresované strany, ktoré uprednostňujú znižovanie harmonických v elektrickej sieti, minimalizáciu opakujúcich sa prevádzkových nákladov a predĺženú životnosť zariadení, je táto náročná-úloha500kw motorvyrábané spoločnosťou SIMO predstavuje nákladovo{0}}efektívne a{1}}bezpečné jadro pohonu pre veľkokapacitné-procesy priemyselnej výroby.

Hlavné technické parametre

Podrobnosti o výrobe

Rám

• Rám krabicovej konštrukcie, jednoduchý na údržbu a inštaláciu

• Flexibilné rozmery

• Prispôsobiteľný výhľad

---

stator

• 99,9% čisté medené vinutie zaisťuje výstupný výkon a účinnosť

• Excellent insulation system with 5 more processing flows

• Všetky vinutia sú namontované ručnou prácou, aby sa zabezpečilo, že všetky štrbiny sú plné a zabráni sa akýmkoľvek možným chybám vinutia.

---

Rotor

• Hliníkový odlievací rotor s vysoko kvalitným jadrom rotora z kremíkovej ocele na zabezpečenie indukčnej účinnosti

• Rotor z medenej tyče je k dispozícii pre motor YJTKK

• Precízne opracované hriadele s dobrou húževnatosťou

---

Testovanie

• Všetky motory musia prejsť testovaním pred lakovaním a balením

• Pravidelne testujeme existujúce a nové produkty, aby sme zaistili kvalitu.

---

Balenie a doručenie

• Všetky motory budú pred dodaním dobre zabalené

• Plastový kryt vo vnútri, vonkajšia vákuová cínová fólia a potom krabička z masívneho dreva

---



Aplikácie

Motor TDMK je široko používaný v mnohých všeobecných priemyselných odvetviach, ako sú dúchadlá, čerpadlá, drviče, rezacie stroje a mnoho ďalších ťažkých strojov. Pre viac podrobností o aplikácii nás kontaktujte.

Cement

Elektráreň

Ochrana vody

Oceľ
